上海志榮結合日常工作實踐總結的技術經驗，在維修電子稱傳感器時應注重測試數據的收集和整理，以便在日后的故障檢修時通過測量輸出數據的比對從中查找出故障起因。

    電子稱傳感器好壞的判斷依據： 一、電阻測量分析的辦法：相應的，我們要判別傳感器的好壞，就需求進行測量分析，首先上海志榮要了解傳感器的基本原理核計術參數。只要是應變片電橋式的傳感器大部分都是4線制的，有輸入電壓Ui和輸出電壓Uo，可見輸出和輸入都是一個電壓信號。輸入信號一般是一個恒壓電源，一般為5V～12V，通常用E+和E-表明，而輸出信號是一個mV/V的份額電壓信號，這個輸出信號是跟著傳感器所受壓力的改變而改變的。外表需求采集的就是這個輸出信號，然后將其轉換成上海志榮所需求的數字。

    隨著電子衡器的廣泛應用，對電子稱維修水平 的要求也越來越高。這就要求維修人員在工作中不 斷的總結經驗，多注重日常的數據積累，才能在維 修中得心應手。因為電子產品的故障往往表現在電 壓、電流、電阻及其它相關參數的變化。只要熟知電子稱正常使用中的有關參數，在其出現故障時，通 過關鍵點的數據比較，就可以快速發現故障并及時 處理。現結合筆者實際，介紹經常使用的幾種應該在維 修中整理的數據。

    一、電子稱傳感器輸出、輸入的電阻值

    電子稱傳感器的輸出、輸人阻值是判斷電子稱傳感器好壞的 重要依據。它因生產的廠家和型號不同而略有不 同。上海志榮應對不同廠家的電子稱傳感器參數多加收集整 理。通常它分為阻抗為800歐姆和350歐姆兩種，在使用 中應分清，以免誤判。以QS系列稱重電子稱傳感器輸入阻值（+E和- E之間）為750歐姆±4歐姆輸出阻值(+S-S之間）為720土 1歐姆；ZS系列輸人阻值為400±5歐姆，輸出阻值為352± 2歐姆。測量時用數字萬用表的2K檔測量電子稱傳感器的輸 人、輸出信號線。如測量數據不在此范圍內，此傳感 器應更換。

    二、電子稱傳感器的絕緣電阻

    電子稱傳感器的絕緣電阻應≥5000M歐姆，測量時用萬 用表的20M歐姆。表筆一端接屏蔽線，另一端分別接傳 感器的輸人、輸出線。（測量時注意不要把手碰到表 筆的金屬部分，那樣會影響測量準確性)。如果顯示 為“ 1”（表示阻值無窮大），說明電子稱傳感器絕緣性能良 好;如果有數值，說明此電子稱傳感器絕緣性能達不到要 求，會引起顯示數據不穩定，一般需要更換。但在應 急維修時如果電子稱傳感器的輸人、輸出阻值正常，只是 絕緣達不到要求，可以將此屏蔽線不接人電路。這 樣稱的電子稱儀表就可以正常顯示了，只是稱的抗干擾性 能稍差一點，待有電子稱傳感器時再進行更換。

    三、電子稱傳感器與電子稱儀表接口的總線的輸入、輸出阻值

    電子稱傳感器與電子稱儀表接口的輸人、輸出阻值是稱的各個電子稱傳感器在接線盒里經平衡電阻匯總后的值。這對 兒阻值因采用電子稱傳感器的個數和接線板的接線方式 不同而不同。通常±ES之間阻值為100?200歐姆;±IN 之間阻值為600?1500歐姆。這要求維修者應對每一臺 正常使用的電子稱的這對兒阻值多加記錄，以備出 現故障時采用。如一臺電子稱在正常時的這對兒阻 值分別S:±ES之間130歐姆，±IN之間650歐姆。當電子稱儀表 出現顯示異常，測這對阻值為±ES之間130n，±IN之間845歐姆，這與正常狀態下有較大差別，此時就可 以判斷此故障不是來自電子稱儀表而是來自接線盒和傳 感器。

    四、電子稱傳感器與電子稱儀表接口的總線的輸入、輸出電壓

    不同電子稱儀表采用的電子稱傳感器供橋電壓也不盡相同， 常用的有9V、12V、15V。這里以12V供橋電壓的儀 表為例,介紹以下要積累的幾組數據。

    +E和-E之間為12V

    +E和+IN之間為6V

    -E和-IN之間為6V

    +IN和-IN之間為零點幾個mV-十幾個mV

    電子稱傳感器+S和-S之間電壓也為零點幾個mV-十 幾個mV

    在維修中如果發現+E和-E之間電壓與12V 相差很大，說明電子稱儀表內電子稱傳感器供橋電源故障，通常 為電子稱儀表內7812三端集成穩壓塊性能不良，需要更 換。

    +IN和-IN之間電壓在稱空載時為幾個mV， 在稱加上負載時為二十幾個mV，并隨量的增加而 增加，但滿量程時也不會超過30mV，如超過說明個 別電子稱傳感器有故障。再對電子稱傳感器+S和-S之間電壓進行測量，如果哪一個超過30mV,說明這只電子稱傳感器可 能需要更換。

    五、對電子稱儀表參數的記錄

    有些電子稱的故障并不是來自設備本身，而是 對電子稱儀表參數設置不當造成的。這就要求上海志榮在稱正 常使用時記錄電子稱儀表的各項參數，以備出現故障時對 照。如一臺8142B型稱重顯 示器的計量和各項功能正常,只是電子稱儀表蜂鳴器響個 不停,這時打印出該電子稱儀表的參數值，與正常時的參 數對照，發現其中數字濾波區間設定一項由原來的 250變?yōu)?55，此時將其改為250，電子稱儀表恢復正常。

    六、電子稱儀表的標定密碼和標定方法

    由于電子稱儀表的種類很多,標定方法各不相同。為 了能更好的解決電子稱故障，需要上海志榮對不同電子稱儀表 的標定密碼和標定方法有充分的了解。多進行這方 面資料數據的收集和整理，對上海志榮維修工作會有很 大的幫助。

    電子稱的三大組成其中一個重要的部件就是電子稱傳感器了，傳感器也是衡器一個最核心的感應部件了，它的小小改變可決定著衡器的功能和外表顯現的數值，同時，傳感器也是電子衡器中一個比較簡單損壞的部件。一個沒有很好的保護措施的傳感器是很簡單被碰擊，超載，電擊，老化，高溫，腐蝕等原因?qū)е聯p壞的，而傳感器的損壞就會引起不同的稱重顯現外表做出不同的過錯提示。比方傳感器遭到重壓超載損壞后，耀華的XK3190-D2外表就可能會提示“Err06”,而英展的SB530外表可能會提示“E1”，等等。

    電子稱傳感器不良的幾種毛病現象： * 稱重后外表顯現數據有殘留，不歸零 * 數字亂跳，不穩定 ；* 傳感器線斷  ；* 傳感器和外表的插頭銜接不良  ；* 傳感器的屏蔽線不良，和傳感器信號線或電源線短路； * 傳感器的信號線短路 * 線性不好，滯后差。

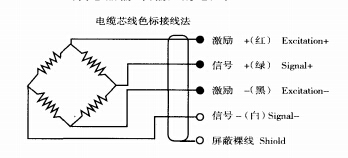

    看完這篇文章，想想其實各個廠家的傳感器基本原理都是一樣的，可是在傳感器線的色彩和數量方面卻不大相同。有的就是六線制的傳感器。可是兩根sense(反應)線也都是接在傳感器的輸入信號E+和E-上的，上海志榮能夠忽略這兩根反應線或?qū)⑵浜隙橐唬娫磁c輸入線并聯）。每根電纜線的色彩會表明線所起作用，這些會在電子稱傳感器的標簽或許技術說明書上有標識介紹。
